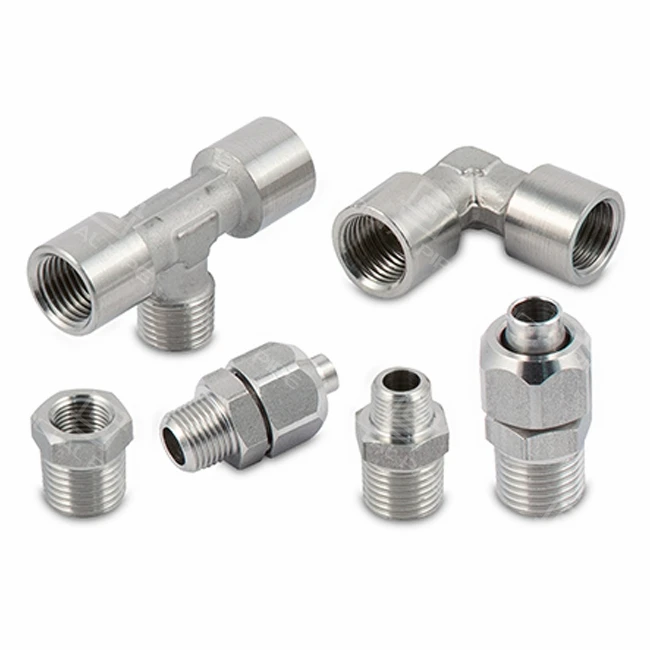

Priključci za cijevi s navojem

Priključci za cijevi s navojem koriste se u sustavima cjevovoda gdje amehanički navojni spojpreferira se u odnosu na zavarivanje, posebno u cjevovodima malog-provrta, priključcima instrumenata, pomoćnim ograncima, odvodnim i ventilacijskim točkama te sklopovima-pogodnim za održavanje. Za armature od kovanog čelika uobičajena je osnova specifikacijeASME B16.11, s navojnim krajevima dostupnim uNPT, BSPT ili BSPP, obično pokrivanje1/8" do 4"i klase tlaka kao što suKlase 2000, 3000 i 6000.

Spoj s navojem nikada se ne smije kupovati samo po obliku. Tri točke koje kontroliraju prihvaćanje suvrsta niti, klasa tlaka, istupanj materijala.

Vrsta nitimoraju odgovarati tržištu crteža i primanja projekta:

• NPTobično se koristi u sjevernoameričkim naftnim, plinskim i općim industrijskim sustavima.
• BSPTtakođer je konusni navoj i naširoko se koristi na mnogim izvoznim tržištima.
• BSPPje paralelni navoj i obično zahtijeva brtvenu podlošku, brtvu ili raspored O-prstena umjesto samog ometanja navoja.

Klasa tlakatreba uskladiti s uvjetima dizajna linije:

• Klasa 2000
• Klasa 3000
• Klasa 6000

Mogućnosti materijalaobično se biraju prema uvjetima rada:

• ASTM A105za opću uslugu ugljičnog čelika
• ASTM A350 LF2za niske{0}}temperature
• ASTM A182 F304 / F316za uslugu-otpornu na koroziju
• ASTM A182 F11 / F22 / F91za-sustave legura na povišenoj temperaturi

Za kupce koji tražetablica dimenzija spojnih cijevi s navojem, najkorisniji sadržaj stranice nije nasumična tablica-u stilu kataloga s kopiranim brojevima. Praktičan pristup je pokazatiizborni rasponi objasnite da se potvrđuje točna geometrija od središta-do-kraja i nitiASME B16.11i navedeni standard navoja.

Za točne dimenzije, ponuda ili pregled crteža trebaju potvrditi:

• tip dogradnje
• nazivna veličina
• klasa tlaka
• standard navoja
• stupanj materijala

A navojna cijevna spojkajedan je od najčešće naručenih kovanih spojeva u cjevovodima malog promjera. Koristi se za ravno spajanje dvaju krajeva cijevi s navojem i često se može vidjeti u komunalnim sustavima, ograncima instrumenata, paketima klizača i radovima zamjene održavanja.

Sa stajališta nabave, ključne provjere za spojnicu cijevi s navojem su:

• standard navoja: NPT, BSPT ili BSPP
• klasa tlaka: 3000 ili 6000 su uobičajeni za male-službe
• stupanj materijala: A105, LF2, F304, F316 itd.
• kvaliteta obrade: čist profil navoja i ispravno prihvaćanje širine
• sljedivost: označavanje i MTR povezani s brojem zadavanja

Cijevna spojka s navojem zvuči jednostavno, ali ako je vrsta navoja pogrešna, dio postaje neupotrebljiv na licu mjesta. Zbog toga bi nalozi za spajanje uvijek trebali biti napisani u potpunom PO formatu, kao što je:

Primjer:

ASME B16.11, puna spojnica s navojem, 1 in, NPT, klasa 3000, ASTM A105, količina ___

Priključci za cijevi s navojem od 1/2 inčajedna su od najčešće mijenjanih veličina u cjevovodima malog{0}}provrta jer se nalaze točno u rasponu u kojem je bitna pogodnost instalacije, ali kvar brtvljenja uzrokovan lošom kontrolom navoja i dalje je čest. U stvarnim projektima, ova se veličina naširoko koristi za vodove-za spajanje instrumenata, razdjelnike manometra, priključke korijenskog ventila, odvodne i ventilacijske točke, vodove za uzorkovanje, vodove za ispiranje brtvila, ogranke za doziranje kemikalija i priključke kompaktnih kliznih sustava.

Za timove u nabavi to nije “mala i jednostavna” stavka. Često je to jedna od najlakših veličina za podcijeniti i jedna od najbržih za stvaranje problema na terenu ako je oblik navoja, strojna obrada ili odabir klase pogrešan. Priključak od 1/2 inča može vizualno izgledati prihvatljivo, ali akodubina navoja, konus, uspon, završetak vrha ili ulazno skošenjenije pravilno kontroliran, problemi s instalacijom se odmah pojavljuju.

UobičajenoPriključci za cijevi s navojem od 1/2 inčauključuju:

• spojnica- ravna veza između dva kraja cijevi s navojem
• lakat- promjena smjera u kompaktnim cjevovodima
• tee- ogranak izlaza za mjerače, ventile i priključke-
• unija- uklonjivi spoj za-sklopove pogodne za održavanje
• utikač- zatvara neiskorištene otvore
• kapa- završni zatvarač za veze s vanjskim navojem
• bradavica- kratki spojni dio s navojem između fitinga ili ventila
• navojac- grana izlaz iz većeg kolektora u mali-vod s navojem

Priključci za cijevi s navojem od 1 inčaobično se koriste u malim procesnim linijama, kemijskim klizaljkama, sustavima komprimiranog zraka, petljama za obradu vode i uklonjivim spojevima grana gdje je pristup održavanju bitan. Ova je veličina često točka na kojoj kupci počnu uspoređivati ​​ne samo tipove, već iKlasa 3000 u odnosu na Klasu 6000, ugljični čelik u odnosu na nehrđajući čelik i NPT u odnosu na BSPT/BSPP, jer fiting sada ima izravniji učinak na pouzdanost brtvljenja, stabilnost grane i dugoročnu-upotrebljivost.

Iz perspektive nabave,Priključci za cijevi s navojem od 1 inčane treba naručiti kao jednostavan opis artikla na zalihama. Jači PO bi trebao definiratiASME B16.11, tip priključka, veličina od 1 inča, standard navoja, klasa tlaka, stupanj materijala i zahtjevi za inspekciju/dokument. U praksi su najčešći problemi kod ove veličineneusklađenost niti, rano vezivanje tijekom sastavljanja i slaba kontrola sljedivosti, zbog čega kupci obično obraćaju veću pozornostprovjera debljine niti, označavanje i MTR poravnanjeprije otpreme.

Navojni priključci za rad pod tlakom obično se proizvode odkovani prazni, nakon čega slijedi strojna i toplinska obrada prema vrsti materijala. Ovaj proces je važan jer konačna izvedba ugradnje ovisi o više od nominalne veličine. Ovisi o:

• cjelovitost niti
• koncentričnost
• debljina ramena
• kontinuitet provrta
• dosljedna granica tlaka

Za pregled, narudžbe-navojnih spojnica visoke vrijednosti trebaju uključivati:

• provjera mjere navojaza NPT/BSP
• dimenzionalne provjerena kritičnim značajkama
• provjera obilježavanjaza veličinu, stupanj, klasu i toplinski broj
• MTR / sljedivost izvješća o ispitivanju mlina
• MT / PTkada je potrebno
• hidrostatsko ili pneumatsko ispitivanjeako je navedeno u narudžbenici ili specifikaciji projekta

Cijevni fiting s navojem je kovani ili strojno obrađeni fiting s unutarnjim ili vanjskim navojem cijevi koji se koristi za spajanje cijevi, ventila, instrumenata ili ogranaka bez zavarivanja. U sustavima od kovanog čelika, navojni spojevi se obično proizvode zaASME B16.11i isporučuju se u vrstama povezivanja kao što suNPT, BSPT i BSPP.

Obično se koriste kada projekt zahtijeva:

• brža montaža
• lakša zamjena
• manje toplih radova na gradilištu
• kompaktna instalacija malog provrta-
• raspored-cijevovoda pogodan za održavanje

U stvarnim projektima, navojni spojevi su uobičajeniinstrumentacijski vodovi, malo{0}}razvodne veze, komunalije, odvodi, ventilacijski otvori i-montažni sklopovigdje je važna brza montaža i mogućnost uklanjanja.

Glavni nedostatak navojnih spojeva je tajrezultat brtvljenja uvelike ovisi o ispravnom obliku navoja, ispravnoj praksi montaže i pravoj metodi brtvljenja. Ako je naručen pogrešan standard navoja, spoj može izgledati ispravan po veličini, ali i dalje neće uspjeti tijekom postavljanja-ili curiti tijekom servisa.

Tipični rizici uključuju:

• Neusklađenost NPT i BSP
• oštećeni navoji tijekom transporta ili ugradnje
• pogrešan odabir klase tlaka
• nedovoljna metoda brtvljenja na sustavima paralelnih navoja
• pretjerano-zatezanje koje oštećuje navoj
• slaba QA dokumentacija koja odgađa prihvaćanje

To ne znači da su navojni spojevi nepouzdani. Znači da zahtijevajubolju disciplinu specifikacijenego što mnogi kupci pretpostavljaju.

Ne baš. U ponašanju industrijskog pretraživanja,postolje cijevi s navojemje širi i manje precizan pojam. Može se odnositi na apostolje za ugradnju, potporna komponenta, hardver u stilu-podne prirubnice, hardver za svjetiljku/ogradu ili strukturalni pribor s navojem, dok je anavojni spoju nabavi cjevovoda obično znači komponenta-koja sadrži tlak proizvedena prema definiranom standardu cjevovoda kao što jeASME B16.11. Drugim riječima, postolje cijevi s navojem može biti mehanička potpora ili hardverski element, ali spoj cijevi s navojem dio jegranica tlakai mora se odabrati uz mnogo strožu tehničku kontrolu.

Ta je razlika bitna u nabavi jer je logika kupnje potpuno drugačija. Istinacijev s navojemtreba naručiti odtip priključka, nazivna veličina, standard navoja (NPT / BSPT / BSPP), klasa tlaka (2000 / 3000 / 6000), razred materijala i zahtjevi za inspekciju / dokumente. Nejasan pojam za pretraživanje poputpostolje cijevi s navojemne govori dobavljaču je li artikl aspojnica, koljeno, T-kratnik, spoj, utikač, poklopac ili otvor za navoj, i ne govori ništa o klasi, metodi pečaćenja ili sljedivosti. U praksi, takva nejasna formulacija jedan je od najbržih načina za stvaranje pogrešaka u kotiranju, neslaganja niti ili kašnjenja primanja.

Za sustave cjevovoda, stavka mora odgovaratiradni tlak, način brtvljenja i standard ugradnje, ne samo vizualni oblik. Noseći-stil "baze" može zahtijevati samo dimenzionalno pristajanje i osnovnu identifikaciju materijala, dok navojni spoj također mora zadovoljititočnost navoja, ocjena klase, kvaliteta strojne obrade, označavanje i sljedivost MTR-a. Ako su stvarni projektni zahtjevi industrijski cjevovodi, upotreba "baze cijevi s navojem" kao izraz Zahtjev za ponudu je prelabav; sigurniji put je napisati dio kao pravilannavojni spojopis.

Snažan zahtjev za ponudu trebao bi sadržavati dovoljno detalja da se izbjegne neslaganje niti ili klase. Praktičan format je:

ASME B16.11 + tip/uzorak priključka + veličina + standard navoja + klasa tlaka + stupanj materijala + zahtjev za pregledom/dokumentom + količina

Primjer 1
ASME B16.11, koljeno s navojem od 90 stupnjeva, 1/2 in, NPT, klasa 3000, ASTM A105, potreban MTR, količina ___

Primjer 2
ASME B16.11, puna spojnica s navojem, 1 in, BSPT, klasa 6000, ASTM A182 F316, potreban MT + MTR, količina ___

Primjer 3
ASME B16.11, jednaki T T-navoj, 3/4 in, NPT, Klasa 3000, ASTM A350 LF2 CL1, rad na niskim-temperaturama, Količina ___

Za projektne narudžbe, dodavanje točnog obrasca uklapanja i opsega inspekcije pomaže u smanjenju revizija ponuda, prijema sporova i kašnjenja instalacije.

Kontaktirajte odmah

FAQ



01. Kako treba specificirati navojne spojeve cijevi u narudžbenici da bi se izbjegla nepodudarnost?

Potpuna narudžbenica treba sadržavatiASME B16.11, vrsta ugradnje,veličina, standard navoja (NPT / BSPT / BSPP), klasa tlaka (2000 / 3000 / 6000), stupanj materijala, količinu i sve potrebne preglede ili dokumente. Ovo je najbrži način za izbjegavanje neusklađenosti niti i odbijanja QA-a.

02. Što treba provjeriti u tablici dimenzija navojnih cijevnih spojnica prije naručivanja?

Kupci trebaju potvrditinominalna veličina, klasa tlaka, vrsta navoja i vrsta priključkaprvi. Točne dimenzije od sredine-do-kraja i pojedinosti o navoju zatim treba provjeriti u odnosu na primjenjiveASME B16.11 tablice, jer se dimenzije razlikuju prema vrsti, veličini i klasi.

03. Koja je glavna razlika između NPT, BSPT i BSPP navojnih spojeva za cijevi?

NPTiBSPTsu sužene niti, dokBSPPje paralelna nit. To znači da je metoda brtvljenja drugačija, a ovi standardi za navoje jesunije zamjenjivou nabavi. Priključak s ispravnom veličinom, ali pogrešnim oblikom navoja ipak može zakazati tijekom instalacije.

04. Što treba provjeriti pri kupnji navojne spojnice za cijevi, posebno u veličinama od 1/2 inča i 1 inča?

Za anavojna cijevna spojka, posebnoPriključci za cijevi s navojem od 1/2 inčaiPriključci za cijevi s navojem od 1 inča, ključne provjere suprihvatljivost debljine navoja, klasa tlaka, klasa materijala, kvaliteta strojne obrade i sljedivost. U ovim uobičajenim malim-veličinama provrta, točnost navoja izravno utječe na brtvljenje i brzinu sastavljanja.

05.Koji su dokumenti o inspekciji najvažniji za navojne cijevne spojnice prije otpreme?

Najvažnije provjere prije-otpreme suidi/ne-idi provjera mjerača niti, pregled dimenzija, potvrda označavanja iMTR / sljedivost toplinskog broja. Za usluge većeg-rizika, kupci također mogu zahtijevatiMT/PTilihidrostatsko/pneumatsko ispitivanjekako biste smanjili sporove oko primanja i kašnjenja instalacije.
