Drobilica stijena
Opseg: Hranjenje → Drobljenje (primarno/sekundarno) → Prosijavanje/Recirkulacija → Pranje/Prijenos
Unosi RFQ: Stanje materijala (abrazivnost/vlaga/glina), maksimalna veličina punjenja, ciljni kapacitet (t/h), ciljna gradacija/mreža, standard snage, otisak gradilišta
Osnovna oprema: vibrirajući dodavač, teška čekićna drobilica, čeljusna drobilica (PE), udarna drobilica,
YK vibrirajuće sito, bubanj sito, spiralni ispirač, visoko-učinkoviti ispirač pijeska, elevator s kantom
Uobičajene kontrolne točke: Ograničenje dovoda, Ispuštanje/raspon mreže, Raspon kapaciteta, Snaga motora (kW), Dimenzije/težina, Potrošni dijelovi i opseg rezervnih dijelova
Paket isporuke: Popis opreme, Popis pakiranja, Priručnici/popis dijelova, Zapisi o inspekciji (ako je potrebno)
Drobilice kamenja industrijski su{0}}strojevi koji razbijaju veliki kamen, kamen, rudu i beton za rušenje u kontrolirane, upotrebljive veličine za proizvodnju agregata, recikliranje i pripremu sirovine za rudarstvo. Ovisno o materijalu i ciljnom učinku, smanjuju veličinu uglavnom kompresijskim drobljenjem (kao što je čeljusno, stožasto ili kružno drobljenje) ili udarnim drobljenjem (udarne drobilice za oblikovanje i sekundarno drobljenje). Drobilice kamenja isporučuju se kao stacionarne, prijenosne ili mobilne jedinice, dopuštajući obradu bilo u fiksnom postrojenju ili izravno na-licu mjesta kako bi se minimiziralo povlačenje, kontrolirala gradacija proizvoda i poboljšala ukupna učinkovitost gradilišta.
Pošaljite nam svoju veličinu feeda, ciljanu gradaciju, tph zahtjev i je li vašoj web stranici potrebna prijenosna/mobilna oprema. Preporučit ćemo konfiguraciju koja zadovoljava vaša izlazna i instalacijska ograničenja s jasnim isporukama i dokumentacijom za izvoznu pošiljku.
Proces drobljenja stijena i kontrolni popis zahtjeva za ponudu
Drobilicu kamenja za prodaju treba usporediti prema mjerljivim ulaznim podacima Zahtjeva za ponudu, a ne samo prema kataloškom kapacitetu. U stvarnim projektima, dovod abraziva može brzo povećati troškove trošenja osim ako opseg košuljice/čekića i početni-rezervni dijelovi nisu definirani unaprijed. Na glinenoj ili ljepljivoj hrani, probir može zaslijepiti, a recirkulacija porasti, tako da prethodno-opseg skalpiranja i pranja treba potvrditi u odnosu na vaš ciljani finoće i plan rukovanja vodom/kašicom.
Prije narudžbenice potvrdite ove točke prihvaćanja:
- Ocijenjenoopseg kapacitetapri specificiranom stanju i postavci napajanja
- Maksimalna veličina hraneograničenje i sve potrebne pred{0}}provjere
- Ciljna gradacijai je li krug otvoren ili zatvoren (recirkulacija)
- Standard snage(kW, napon/frekvencija, način pokretanja)
- Ugradbena omotnica(otisak, razmak, točke podizanja)
- Opseg potrošnih-dijelova + rezervni-za pokretanje, plus dosljednost natpisne pločice/popisa pakiranja

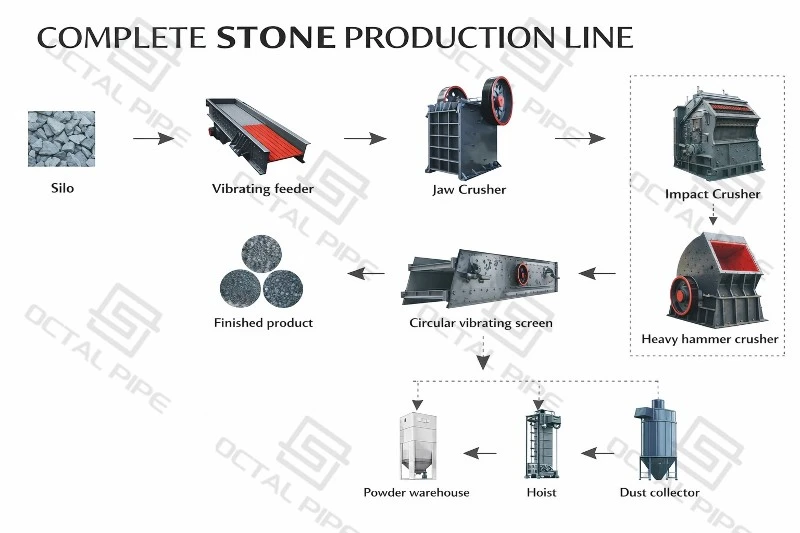

Kako radi drobilica kamenja?
Na tipičnom kamenolomu ili rudarskom mjestu,stroj za drobljenje stijenanalazi se uzvodno od sustava za probir i prijenos. Njegova uloga je kontrolirati maksimalnu veličinu čestica koje ulaze u liniju, što izravno utječe na učinkovitost sita, opterećenje remena i potrošnju-dijelova za trošenje.
| Faza (zatvoreni krug) | Što se događa | Što biste trebali potvrditi (nabava/prihvat) |
|---|---|---|
| 1.Kontrola dovoda (prije drobilice) | Dodatak dozira materijal u drobilicu stabilnom brzinom kako bi se izbjegle prenapone, premošćivanje i neravnomjerno trošenje. | Vrsta materijala, vlaga/glina, najveća veličina grudice; zahtjevi za stabilnom hranom za uvjete na gradilištu (osobito prijenosni/mobilni). |
| 2. Primarno drobljenje (učinite ga "obradivim") | Čeljusna drobilica koristi kompresiju za smanjenje velike količine sirovine u stabilnu veličinu za nizvodne stupnjeve. | Otvor čeljusti u odnosu na maksimalnu veličinu hrane; ciljno pražnjenje u sljedeću fazu; rizik premošćivanja; plan tro-dijelova. |
| 3.Sekundarno/tercijarno drobljenje (učinite "prodajnim") | Odaberite vrstu drobilice na temelju smanjenja, oblikovanja i troškova trošenja. | Odabir ovisi o tvrdoći/abrazivnosti, ciljnoj gradaciji, trošku trošenja, vremenu rada. |
| 3a. Udarac / drobljenje čekićem | Smanjenje utjecaja + oblikovanje; brza redukcija na prikladne materijale. | Prikladnost materijala; potrošni dijelovi (čekići/obloge); strategija kontaminacije za recikliranje stočne hrane. |
| 3b. Drobljenje konusa | Kompresija sekundarna/tercijarna; stabilan izlaz u čvršćoj stijeni. | Profil košuljice; opterećenje recirkulacije; zahtjevi za stabilnim kapacitetom. |
| 3c. Vertikalno drobljenje osovine (VSI-tip) | Oblikovanje pijeska + kontrolirane sitnoće; često se koristi za proizvedeni pijesak od 0–5 mm. | Potreban oblik čestica; kontrola kazni; integracija probira/pranja. |
| 4.Probir Recirkulacija (ovdje se odlučuje o konačnoj veličini) | Zasloni podijeljeni na-veličinu proizvoda u odnosu na preveliki povrat; recirkulacijske brave final gradation. | Dimenzioniranje palube zaslona; ciljane veličine proizvoda; omjer recirkulacije; izbjegavajte prekomjerno-lomljenje i gubitak kapaciteta. |
| 5.Pranje (nije obavezno) | Uklanja glinu/fine čestice kada to zahtijeva čistoća ili krivulja ocjenjivanja. | Ograničenje kazni, dostupnost vode, plan obnove/odvodnjavanja, zahtjevi za ispuštanje. |
| Prijenosni/mobilni u odnosu na stacionarni Napomena | Princip je isti; prijenosni/mobilni suočava se s varijabilnijim uvlačenjem i manjim otiskom. | Transportna omotnica, vrijeme postavljanja, snaga mjesta, dizajn petlje zaslona,-rezervni dijelovi za pokretanje. |
| Unosi za prihvaćanje (kontrolni popis Zahtjeva za ponudu) | Definira radi li krug kako je navedeno. | Materijal + maksimalno uvlačenje + ciljana gradacija + tph + raspored + opseg prosijavanja/pranja. |
Ako uspoređuješdrobilice kamenja na prodaju, započnite zaključavanjem unosa za posao-materijala, maksimalne veličine punjenja, ciljnih proizvoda i potrebnog kapaciteta (t/h). Oni odlučuju trebate li čeljusnu drobilicu kao primarnu, stupanj s udarcem/čekićem/konusom za sekundarnu redukciju i petlju prosijavanja zatvorenog{2}}kruga za kontrolu konačne gradacije.

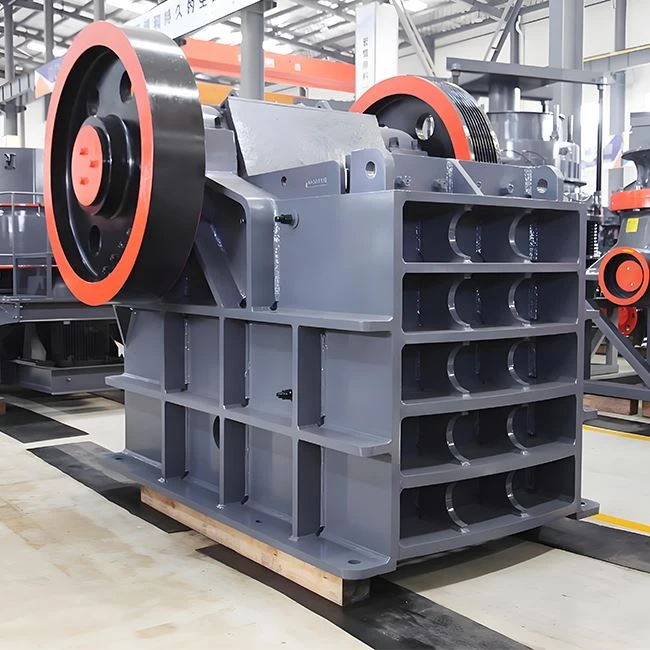

Čeljusna drobilica serije PE
Čeljusne drobilice PE serije naširoko se koriste za primarno drobljenje gdje su potrebni veći otvori za dovod i stabilan protok. Kako bismo pomogli kupcima da izbjegnu-ponovno citiranje i promjene konfiguracije,Oktalna cijevusklađuje izbor PE čeljusne drobilice s mjerljivim RFQ kontrolnim točkama: veličina ulaznog otvora, najveća veličina punjenja, raspon pražnjenja, raspon kapaciteta, instalirana snaga i omotnica instalacije (ukupna dimenzija i težina).
U linijskom dizajnu, čeljusna drobilica obično postavlja gornju-gornju granicu kapaciteta. Ako je čeljust premala u odnosu na opterećenje hranilice/lijevka, ona postaje usko grlo; ako je predimenzioniran, CAPEX se povećava bez poboljšanja gotove proizvodnje osim ako niže faze mogu apsorbirati propusnost. Za odobrenje nabave, tretirajte čeljusnu drobilicu kao "primarno sidro protoka" i potvrdite da njen raspon pražnjenja odgovara sljedećoj fazi (udarna drobilica ili prosijavanje) kako bi linija bila uravnotežena i-spremna za prihvaćanje.
Čeljusne drobilicenaširoko se koriste kao primarne drobilice za grubo drobljenje gdje su potrebni stabilan protok i veliki omjer redukcije. Tipične značajke uključuju:
- Veliki omjer redukcijeza učinkovito grubo drobljenje i manje stupnjeva na prednjem kraju linije.
- Visoka propusnosts postojanim radom za primarni zadatak drobljenja.
- Ujednačenija veličina pražnjenja, podržavajući glatko nizvodno prosijavanje i sekundarno drobljenje.
- Jednostavna strukturas praktičnim dizajnom, što olakšava instalaciju i-servis na licu mjesta.
- Praktično održavanje, s potrošnim dijelovima koji se mogu pregledati i zamijeniti bez složenih postupaka.
- Niži operativni troškovivođen jednostavnom mehanikom i smanjenom složenošću održavanja.
- Granica čvrstoće materijala:pogodan za materijale satlačna čvrstoća do 320 MPa(potvrdite prema vrsti materijala i abrazivnosti za konačni odabir).
Snage:snažna sposobnost grubog drobljenja i širok raspon primjene.
Razmatranja:oblik proizvoda obično nije konačan; obično je potreban sekundarni stadij plus probir.
Ključne podatkovne točke Zahtjeva za ponudu:dovodni otvor (mm), maksimalni dovod (mm), opseg pražnjenja (mm), kapacitet (t/h), ekscentrična brzina (r/min), snaga (kW), težina (t), ukupne dimenzije (mm).
| Model | Otvaranje dovoda (mm) |
Max Feed (mm) |
pražnjenje (mm) |
Kapacitet (t/h) |
Ekscentrična brzina (o/min) |
Vlast (kW) |
Težina (t) |
Ukupna dimenzija (D × Š × V) (mm) |
|---|---|---|---|---|---|---|---|---|
| PE-150×250 | 150×250 | 125 | 10–40 | 1–3 | 250 | 5.5 | 0.8 | 720×660×850 |
| PE-200×300 | 200×300 | 180 | 15–50 | 2–6 | 260 | 7.5 | 1.2 | 910×750×990 |
| PE-200×350 | 200×350 | 180 | 18–70 | 3–10 | 260 | 11 | 1.5 | 1000×870×990 |
| PE-250×400 | 250×400 | 210 | 20–60 | 5–20 | 300 | 18.5 | 2.8 | 1300×1090×1270 |
| PE-400×600 | 400×600 | 340 | 40–100 | 16–60 | 275 | 30 | 7 | 1730×1730×1630 |
| PE-500×750 | 500×750 | 425 | 50–100 | 40–110 | 275 | 55 | 12 | 1980×2080×1870 |
| PE-600×900 | 600×900 | 500 | 65–160 | 50–180 | 250 | 75 | 17 | 2190×2206×2300 |
| PE-750×1060 | 750×1060 | 630 | 80–140 | 110–320 | 250 | 90 | 29 | 2660×2430×2800 |
| PE-900×1200 | 900×1200 | 750 | 95–165 | 220–450 | 200 | 110 | 52 | 3380×2870×3330 |
| PE-1000×1200 | 1000×1200 | 850 | 195–265 | 315–500 | 200 | 110 | 55 | 3480×2876×3330 |
| PE-1200×1300 | 1200×1300 | 1000 | 180–330 | 400–650 | 220 | 200 | 62 | 4539×2984×3959 |
| PE-1200×1500 | 1200×1500 | 1020 | 150–350 | 400–800 | 180 | 250 | 80 | 4200×3300×3500 |
| PE-1500×1800 | 1500×1800 | 1200 | 220–350 | 450–1000 | 180 | 280 | 122 | 5160×3660×4248 |
Vibrirajući dodavač
Vibrirajući dodavač dozira sirovi kamen od spremnika do primarne drobilice kontroliranom brzinom. Za nabavu, odabir je uglavnom vođen veličinom utora (kako bi odgovarao lijevu/utovarivaču), dopuštenom veličinom čestica hrane i opsegom kapaciteta koji je potreban da bi se primarna drobilica održala stabilnom bez valiranja.
U tipičnoj liniji, ova jedinica štiti nizvodnu opremu ujednačavanjem brzine napredovanja i smanjenjem iznenadnih događaja preopterećenja koji ubrzavaju trošenje čeljusti/čekića/udara. "Prava" hranilica je ona koja održava stabilan protok mase pod stvarnim uvjetima hranidbe na mjestu (vlažnost + glina + mješovita distribucija veličine), ne samo pod idealnom testnom hranom.
• Snage: stabilizira opterećenje drobilice, smanjuje rizik od premošćivanja, poboljšava konzistentnost trošenja u primarnoj fazi.
• Razmatranja: geometrija izlaznog otvora lijevka i uvjeti punjenja (vlaga/glina) mogu uzrokovati neravnomjeran protok ako nisu odgovarajuće veličine.
• Ključne podatkovne točke RFQ-a: veličina utora, maksimalna veličina čestica punjenja, kapacitet obrade (t/h), snaga motora (kW).
| Model | Veličina utora (mm) |
Veličina čestica hrane (mm) |
Kapacitet obrade (t/h) |
Snaga motora (kW) |
|---|---|---|---|---|
| GZD6523 | 650 × 2300 | Manje od ili jednako 400 | 40–80 | 1.1 × 2 |
| GZD9836 | 980 × 3600 | Manje od ili jednako 500 | 80–200 | 2.2 × 2 |
| GZD1136 | 1100 × 3600 | Manje od ili jednako 700 | 160–210 | 3.7 × 2 |
| GZD1238 | 1200 × 3800 | Manje ili jednako 750 | 250–400 | 5.5 × 2 |
| GZD1250 | 1200 × 5000 | Manje ili jednako 750 | 250–450 | 5.5 × 2 |
| GZD1538 | 1500 × 3800 | Manje od ili jednako 1000 | 400–500 | 7.5 × 2 |
| GZD1550 | 1500 × 5000 | Manje od ili jednako 1000 | 500–800 | 9.5 × 2 |
| GZD2038 | 2000 × 3800 | Manje od ili jednako 1200 | 800–1000 | 12.5 × 2 |
| GZD2050 | 2000 × 5000 | Manje od ili jednako 1200 | 800–1200 | 15 × 2 |
Teška drobilica s čekićem
A teška drobilica čekićemodabire se kada materijal i ciljni proizvod dopuštaju avisok omjer redukcije u pojednostavljenom protoku, često omogućujućijedno{0}}fazno drobljenjei smanjenje potrebe za tradicionalnim sekundarnim vlakom drobljenja. U mnogim poslovima s agregatima može proizvesti kontroliranu traku pražnjenja (običnodo 0–60 mm u jednom prolazu, ovisno o materijalu i konfiguraciji), što pomaže skratiti raspored i smanjiti točke prijenosa.
Sa stajališta nabave, ovo je aodluka o cijeni-po-toni: tok se može pojednostaviti, ali vrijeme rada ovisi oabrazivnost, varijabilnost dodavanja i planiranje tro-dijelova. Tipične točke dizajna koje su važne na gradilištu uključuju abez-strukture rešetke s podesivim razmakom(niža osjetljivost na začepljenje pod promjenjivom vlagom),-trošenje usmjeren na dizajn rotora/pričvršćivača, ojačana osovina čekića/{1}}zaštita otvora za čekići i-pristup jednostavan za održavanje (hidrauličko otvaranje/pregled ako je konfigurirano).
Snage:visok omjer redukcije u odgovarajućim materijalima; može pojednostaviti raspored linija.
Razmatranja:izloženost habanju je osjetljiva na tvrdoću/abrazivnost kamena; potrebni su praktični rezervni dijelovi.
Ključne podatkovne točke Zahtjeva za ponudu:materijal i abrazivnost, maksimalna veličina punjenja, ciljana traka pražnjenja, kapacitet (t/h), snaga motora (kW) i teška naspram standardne konfiguracije.
| Tip | Model | Veličina feeda (mm) |
Kapacitet (t/h) |
Snaga motora (kW) |
|---|---|---|---|---|
| Teška | PCZ1312 | Manje od ili jednako 500 | 150–200 | 110 × 2 |
| PCZ1512 | Manje od ili jednako 600 | 250–400 | 160 × 2 | |
| PCZ1615 | Manje od ili jednako 650 | 400–700 | 220 × 2 | |
| PCZ1815 | Manje od ili jednako 650 | 400–900 | 250 × 2 | |
| PCZ1820 | Manje od ili jednako 800 | 800–1500 | 800-6 | |
| PCZ2125 | Manje od ili jednako 1200 | 2000–3000 | 1250-6 | |
| Standard | PC-0706 | Manje od ili jednako 400 | 50–70 | 75 |
| PC-1010 | Manje od ili jednako 500 | 80–150 | 90 × 2 | |
| PC-1012 | Manje od ili jednako 200 | 150–250 | 110 × 2 | |
| PC-1213 | Manje od ili jednako 200 | 250–300 | 132–160 × 2 | |
| PC-1216 | Manje od ili jednako 250 | 300–400 | 160–200 × 2 | |
| PC-1220 | Manje od ili jednako 250 | 400–600 | 200–220 × 2 |
Udarna drobilica
Odabrane su udarne drobilicesekundarno drobljenje i oblikovanjekada su potrebni oblik čestica i podesiva izlazna veličina. Obično su uhodanizatvoreni krug s vibrirajućim sitimakako bi se ispunila ciljna gradacija i smanjio neispravan izlaz. Za usklađivanje Zahtjeva za ponudu,Oktalna cijevpreporučuje potvrdumaksimalna veličina hrane i otvor za hranuprvo, jer kontroliraju propusnost i izloženost trošenju; tipični rasponi hidrauličkih udarnih drobilica uključuju250–700 mm posmakai60–548 t/h kapacitetaovisno o materijalu i konfiguraciji.
Ova se kategorija često bira zbog učinkovitosti održavanja:hidrauličko otvaranjepoboljšava pristup,zamjenjive habajuće obloge(legura-otporna na habanje) pomažu u upravljanju troškovima trošenja ipodesiva postavka pražnjenjapodržava stabilno ocjenjivanje s praktičnom petljom za probiranje.
Snage:dobro oblikovanje i podesivo pražnjenje; dobro pristaje za-zaštitu zatvorenog kruga.
Razmatranja:abrazivno punjenje povećava potrošnju košuljice; stabilno hranjenje poboljšava vrijeme rada.
Ključne podatkovne točke Zahtjeva za ponudu:materijal i abrazivnost, maksimalni pomak (mm), otvor za pomak (mm), ciljna traka pražnjenja, kapacitet (t/h), snaga motora (kW).
| Model | Tehnički podaci (mm) |
Otvaranje dovoda (mm) |
Maksimalna duljina strane za hranjenje (mm) |
Kapacitet (t/h) |
Snaga motora (kW) |
Težina (t) |
|---|---|---|---|---|---|---|
| PF-0807 | φ850 × 700 | 400 × 730 | Manje od ili jednako 100 | 15–30 | 30–45 | 6.5 |
| PF-1008 | φ1000 × 800 | 400 × 830 | Manje ili jednako 150 | 30–50 | 37–55 | 10.5 |
| PF-1010 | φ1000 × 1050 | 400 × 1080 | Manje ili jednako 150 | 50–80 | 55–75 | 12.5 |
| PF-1210 | φ1250 × 1050 | 400 × 1080 | Manje od ili jednako 200 | 70–120 | 110–132 | 15.8 |
| PF-1214 | φ1250 × 1400 | 400 × 1430 | Manje od ili jednako 300 | 130–180 | 132–160 | 19.8 |
| PF-1315 | φ1320 × 1500 | 860 × 1520 | Manje ili jednako 350 | 160–250 | 200 | 26 |
| PF-1320 | φ1320 × 2000 | 860 × 2030 | Manje ili jednako 350 | 200–300 | 280 | 32 |
| PF-1515 | φ1550 × 1500 | 900 × 1650 | Manje od ili jednako 400 | 300–350 | 160 × 2 | 38 |
Okruglo vibrirajuće sito serije YK
Sita serije YK razvrstavaju zdrobljeni materijal u frakcije pogodne za prodaju i podržavaju kontrolu recirkulacije zatvorenog{0}}kruga. Nabava bi trebala uskladiti površinu sita, broj paluba i raspon veličine mreže prema potrebnim izlaznim frakcijama, zatim potvrditi učestalost i amplitudu za uvjete na lokaciji.
U liniji, sito je "vrata kvalitete" koja definira konačni izlaz frakcije i kontrolira opterećenje recirkulacije. Ako je sito premale veličine ili zaslijepljeno ljepljivom hranom, cijela proizvodnja postrojenja postaje nestabilna. Provjere nabave trebale bi uskladiti raspon veličine mreže s vašim ciljnim proizvodima i potvrditi da konfiguracija sita (slojevi, površina sita) može održati nazivni protok bez kroničnog preopterećenja recirkulacijom.
• Snage: skalabilna propusnost, podržava multi{0}}frakcijsko ocjenjivanje, pogodno za kontrolu recirkulacije.
• Razmatranja: ljepljiva hrana može izazvati zasljepljivanje; Odabir medija na zaslonu povećava vrijeme neprekidnog rada.
• Ključne podatkovne točke RFQ-a: slojevi, površina sita (m²), veličina oka (mm), maksimalna veličina punjenja (mm), kapacitet (t/h), frekvencija (r/min), amplituda (mm), snaga motora (kW), težina (t).
| Model | Slojevi | Područje sita (m²) |
Veličina mreže (mm) |
Maksimalna veličina hrane (mm) |
Kapacitet (t/h) |
Vibrirajuća frekvencija (o/min) |
Dvostruka amplituda (mm) |
Snaga motora (kW) |
Težina (t) |
|---|---|---|---|---|---|---|---|---|---|
| 2YK1235 | 2 | 4.2 | 5–50 | 80 | 15–100 | 800–970 | 8 | 5.5 | 3.2 |
| 3YK1235 | 3 | 4.2 | 5–50 | 80 | 30–100 | 800–970 | 8 | 7.5 | 4.4 |
| 2YK1545 | 2 | 6.75 | 5–50 | 100 | 50–180 | 800–970 | 8 | 15 | 5.3 |
| 3YK1545 | 3 | 6.75 | 5–50 | 100 | 50–210 | 800–970 | 8 | 15 | 6.1 |
| 4YK1545 | 4 | 6.75 | 5–50 | 100 | 50–240 | 800–970 | 8 | 18.5 | 6.9 |
| YK1848 | 1 | 8.8 | 5–100 | 200 | 56–330 | 755 | 11 | 15 | 7.2 |
| 2YK1848 | 2 | 8.8 | 5–100 | 200 | 56–330 | 750 | 11 | 15 | 6.2 |
| 3YK1848 | 3 | 8.8 | 5–100 | 200 | 56–330 | 970 | 7 | 22 | 7 |
| 2YK1860 | 2 | 10.8 | 5–80 | 200 | 50–330 | 800–970 | 8 | 22 | 8 |
| 3YK1860 | 3 | 10.8 | 5–80 | 200 | 50–360 | 800–970 | 8 | 22 | 8.6 |
| 4YK1860 | 4 | 10.8 | 5–80 | 200 | 100–400 | 800–970 | 8 | 30 | 9.2 |
| 2YK2160 | 2 | 12.6 | 5–100 | 200 | 100–430 | 970 | 8 | 30 | 8.8 |
| 3YK2160 | 3 | 12.6 | 5–100 | 200 | 100–460 | 970 | 8 | 30 | 9.45 |
| 4YK2160 | 4 | 12.6 | 5–100 | 200 | 120–460 | 970 | 8 | 30 | 10.9 |
| 2YK2470 | 2 | 16.8 | 5–100 | 200 | 150–500 | 970 | 8 | 37 | 9.63 |
| 3YK2470 | 3 | 16.8 | 5–100 | 200 | 150–550 | 970 | 8 | 37 | 11.5 |
| 4YK2470 | 4 | 16.8 | 5–100 | 200 | 180–600 | 970 | 8 | 37 | 12.78 |
| 2YK2860 | 2 | 16.8 | 5–100 | 400 | 200–700 | 970 | 8 | 37 | 16 |
| 3YK2860 | 3 | 16.8 | 5–100 | 400 | 200–700 | 970 | 8 | 37 | 16 |
| 2YK3072 | 2 | 21.6 | 5–100 | 400 | 250–800 | 750 | 8 | 30 × 2 | 18 |
| 3YK3072 | 3 | 21.6 | 5–100 | 400 | 250–800 | 750 | 8 | 30 × 2 | 18 |
Sito za bubanj
Bubanj sito obično se odabire tamo gdje je hrana ljepljiva, miješana ili sklona zasljepljivanju tradicionalnih sita. Nabava bi se trebala usredotočiti na veličinu cilindra, brzinu rotacije, gradijent i rez odvajanja koji je potreban za proces.
Ova jedinica se često koristi kao pret{0}}faza odvajanja za zaštitu drobilica na kraju i za poboljšanje stabilnosti linije kada punjenje sadrži visok sadržaj gline ili miješane veličine koje uzrokuju zasljepljivanje sita. Odabir nabave treba potvrditi da predviđeni cilj odvajanja (skalpiranje, prethodno-probir ili jednostavno ocjenjivanje) odgovara projektiranom kapacitetu bačve i uvjetima dovoda na mjesto.
• Snage: snažno ponašanje protiv-sljepljivanja, pogodno za prethodno odvajanje miješane/mokre hrane.
• Razmatranja: preciznost klasiranja općenito je niža od vibrirajućih sita s više-dekova za čvrstu kontrolu frakcije.
• Ključne podatkovne točke Zahtjeva za ponudu: promjer/duljina cilindra (mm), brzina vrtnje (r/min), gradijent (stupnjevi), snaga (kW), kapacitet (t/h), ukupne dimenzije (mm).
| Specifikacija | Promjer cilindra (mm) |
Duljina cilindra (mm) |
Brzina rotacije (o/min) |
Gradijent ( stupanj ) |
Vlast (kW) |
Kapacitet (t/h) |
Ukupna dimenzija (D × Š × V) (mm) |
|---|---|---|---|---|---|---|---|
| GS1,0 × 3,0 | 1000 | 3000 | 22 | 2–2.5 | 1.5 | 20–60 | 3500×1400×2200 |
| GS1,2 × 4,5 | 1200 | 4500 | 17 | 2–2.5 | 4 | 30–80 | 5700×1600×2400 |
| GS1,5 × 5,0 | 1500 | 5000 | 14 | 2–2.5 | 7.5 | 80–160 | 6860×1900×2810 |
| GS1,8 × 6,0 | 1800 | 6000 | 12 | 2–2.5 | 11 | 110–260 | 7300×2000×3000 |
| GS1,8 × 8,0 | 1800 | 8000 | 11.5 | 2–2.5 | 11 | 150–360 | 10000×2200×3200 |
Spiralna podloška za pijesak (podloška za vijke) - Uklanjanje gline i mulja
A spiralna kamena perilica rublja(spiralna podloška za pijesak / podloška za vijak) koristi se upostrojenja za pranje i probiranjeza uklanjanje gline, mulja i laganih organskih tvari iz pijeska i agregata kada su "čistoća" i stabilnost gradiranja zahtjevi za prihvaćanje. Jedinica obavlja kontinuirano pranje kombiniranjem prijenosa i miješanja s kontroliranim preljevom, odvajajući sitne kontaminante u tok mulja dok isporučuje čišći materijal u ispust.
Procjena nabave trebala bi se usredotočiti na varijable koje izravno određuju učinkovitost pranja i radnu stabilnost:vrijeme zadržavanja (promjer puža + duljina korita), razina miješanja (brzina spirale), hidrauličko stanje (brzina protoka vode i postavka preljeva) i opterećenje čvrstim tvarima (t/h i sadržaj isplake). Ako se ove varijable ne usklade s opterećenjem uzvodnog prosijavanja, tipični problemi uključuju prijenos-finih čestica, nestabilnu vlagu pri ispuštanju i gubitak kapaciteta zbog uskih grla gnojnice.
Budući da je izvedba pranja ograničena sustavom gnojnice na gradilištu, opseg treba definirati zajedno sispuštanje gnojnice, taloženje/bistrenje i recikliranje vode. Izvediv plan za dimenzioniranje taložnika, kontrolu preljeva i ponovno korištenje vode često je razlika između "opranog pijeska" na papiru i dosljedne kvalitete u proizvodnji.
Za točnu veličinu i ponudu izOktalna cijev, potvrdite: vrstu sirovine, procijenjenu razinu gline/mulja, ciljni kapacitet (t/h), potrebnu čistoću (ograničenje sitnih sitnih tvari ako je navedeno), dostupnu opskrbu vodom, raspored pražnjenja i je li uključen krug za taloženje/bistrenje. Uskladit ćemo veličinu vijka i radni raspon s vašom stvarnom ravnotežom čvrstih tvari i vode te definirati odgovarajuća sučelja za pumpe, žlijebove i rukovanje gnojnicom.
| Artikal | XS1050 | XS1275 | XS1575 | XS1875 | XS2080 |
|---|---|---|---|---|---|
| Promjer vijka (mm) |
1000 | 1200 | 1500 | 1800 | 2000 |
| Duljina (mm) |
5000 | 5400 | 7200 | 7200 | 8000 |
| Spiralna brzina (o/min) |
18 | 16 | 14 | 12 | 8 |
| Kapacitet (t/h) |
10–30 | 30–50 | 50–80 | 80–150 | 100–200 |
| Snaga motora (kW) |
11 | 15 | 30 | 37 | 45 |
| Dimenzija Duljina (m) |
8 | 9.7 | 9.9 | 10 | 10.5 |
| Dimenzija Širina (m) |
1.25 | 1.44 | 1.85 | 2.1 | 2.5 |
| Dimenzija Visina (m) |
2.2 | 2.4 | 2.8 | 3.2 | 3 |
Stroj za pranje pijeska visoke učinkovitosti
Visoko{0}}učinkoviti strojevi za pranje pijeska koriste se za smanjenje nečistoća i poboljšanje čistoće i konzistencije gotovog pijeska. Nabava treba potvrditi promjer koluta, ograničenje veličine uvlačenja-, potreban opseg kapaciteta i dimenzije instalacije.
Ova jedinica se obično koristi tamo gdje kvaliteta gotovog pijeska mora biti dosljednija i gdje ciljni kapacitet zahtijeva stabilne performanse pranja. Definicija nabave trebala bi uključivati dostupnost vode, upravljanje sedimentima i hoće li lokacija pokrenuti krug za recikliranje vode, budući da ti čimbenici utječu na radnu stabilnost i zahtjeve sukladnosti.
• Snage: poboljšava kvalitetu gotovog pijeska i stabilnost procesa u-linijama za izradu pijeska.
• Razmatranja: korištenje vode i upravljanje sedimentom mora odgovarati mogućnosti recikliranja/bistrenja lokacije.
• Ključne podatkovne točke Zahtjeva za ponudu: promjer koluta (mm), ograničenje veličine za punjenje- (mm), kapacitet (t/h), snaga (kW), dimenzije (mm).
| Model | Promjer koluta (mm) |
Dodaj-u veličini (mm) |
Kapacitet (t/h) |
Vlast (kW) |
Dimenzije (D × Š × V) (mm) |
|---|---|---|---|---|---|
| HY2600 | φ2600 | Manje od ili jednako 10 | 20–50 | 5.5 | 3195×2100×2700 |
| HY2800 | φ2800 | Manje od ili jednako 10 | 30–70 | 5.5 | 3270×2100×2900 |
| HY3000 | φ3000 | Manje od ili jednako 10 | 50–120 | 11 | 3766×2382×3100 |
| HY3216 | φ3200 | Manje od ili jednako 10 | 120–180 | 15 | 4100×2800×3250 |
| HY3624 | φ3600 | Manje od ili jednako 10 | 140–220 | 18.5 | 4300×3970×3685 |
| HY4530 | φ4500 | Manje od ili jednako 10 | 180–250 | 22 | 6010×4450×4622 |
Žlicasti elevator
Elevator s kantom koristi se za okomiti prijenos kada raspored postrojenja favorizira kompaktnu visinu umjesto dugog nagnutog transporta. Nabava treba potvrditi maksimalnu veličinu materijala, raspon kapaciteta, udaljenost žlice, brzinu transporta i instalirani raspon snage.
Ova jedinica se obično bira za kompaktni raspored postrojenja i zatvoreno okomito podizanje. Provjere nabave trebale bi potvrditi stvarnu raspodjelu veličine materijala i rizik od stranih predmeta, budući da prevelike grudice ili krhotine mogu uzrokovati zastoje i neplanirana zaustavljanja. Pristup za održavanje, revizijska vrata i siguran prostor za servisiranje trebaju biti potvrđeni kao dio instalacijske ovojnice.
• Prednosti: kompaktan otisak i zatvoreno okomito podizanje u uskim rasporedima.
• Razmatranja: prevelike grudice i strani predmeti povećavaju rizik od zaglavljivanja; treba planirati pristup za održavanje i inspekcijska vrata.
• Ključne podatkovne točke RFQ-a: maksimalna veličina materijala (mm), kapacitet (m³/h), transportna brzina (m/s), udaljenost žlice (mm), snaga (kW).
| Model | Maksimalna veličina materijala (mm) |
Kapacitet (m³/h) |
Brzina transporta (m/s) |
Udaljenost kante (mm) |
Vlast (kW) |
|---|---|---|---|---|---|
| 200 | Manje od ili jednako 25 | 3.5–8 | 1–1.25 | 400 | 3–7.5 |
| 250 | Manje od ili jednako 30 | 5.5–12 | 1–1.25 | 500 | 3–7.5 |
| 300 | Manje od ili jednako 40 | 15–30 | 1–1.25 | 500 | 3–11 |
| 400 | Manje od ili jednako 40 | 50–90 | 1.4 | 512 | 7.5–18.5 |
| 500 | Manje od ili jednako 40 | 70–110 | 1.5 | 688 | 11–22 |
| 630 | Manje od ili jednako 50 | 110–180 | 1.5 | 688 | 11–22 |
Konfiguracije proizvodne linije drobilice kamenja za prodaju
Ovaj dijagram prikazuje četiri standardaproizvodna linija za drobljenje kamenarasporedi po kapacitetu:150–200 TPH, 350–400 TPH, 600–800 TPH i 1000–1200 TPH. Svaki raspored kombinira punjenje, drobljenje i prosijavanje za isporuku agregata više-veličina sa zatvorenim-krugom povrata. Podijelite svoj materijal, maksimalnu veličinu izvora, ciljne proizvode i potrebnu tph-Oktalna cijev odgovarat će odgovarajućoj konfiguraciji linije.
-Inspekcija prije otpreme i provjere puštanja u promet
Prije otpreme, praktična rutina puštanja u promet obično se temelji na usklađenosti gotovog-proizvoda, sljedivosti i spremnosti pakiranja:
• Provjera dimenzija za ključna sučelja i točke kritične veličine (gdje je primjenjivo prema modelu/specifikacijama)
• Vizualne provjere rizika od oštećenja, cjelovitosti pričvršćivača i kompletnosti sklopa
• Provjera identifikacije: reference modela i natpisne pločice usklađene s popisom pakiranja i opsegom narudžbe
• Provjera pakiranja: brojanje stavki, odvajanje dodataka/rezervnih dijelova i vidljivost naljepnica kako bi se smanjila zabuna-pri primanju
Dodatne pojedinosti o izdanju koje se obično potvrđuju za lakši prijem:
• Jasno označavanje i identifikacija po sanduku ili jedinici (model, količina, bruto/neto težina ako je potrebno)
• Pribor i rezervni dijelovi pakirani su zasebno s jasnom oznakom kako bi se izbjegla kašnjenja pri instalaciji na mjestu
• Usklađivanje paketa dokumenata s opsegom narudžbenice i stavkama popisa pakiranja
FAQ
P1: Kako radi drobilica kamenja?
P2: prijenosna drobilica kamena naspram mobilne drobilice kamenja-koja je razlika za kupce?
P3: Kako odabrati pravu veličinu spiralne podloške za pijesak (jednostruki ili dvostruki vijak)?
P4: Nudite li najam drobilica kamenja ili samo drobilice kamenja na prodaju?
Certifikati
CE certifikat
Certifikat ISO 9001
API Q1 certifikat
ABS certifikat
AP-5L certifikat
API-5CT certifikat
| Ključna stavka | Što pružiti | Što potvrditi (prihvaćanje) |
|---|---|---|
| Materijal i abrazivnost | vrsta materijala + osjetljivost na habanje | vrsta drobilice + tro{1}}nacrt dijelova (obloge/čekići) |
| Maksimalna veličina uvlačenja (mm) | maksimalna veličina grudice / ograničenje veličine hrane | otvaranje feeda i pred{0}}zahtjev za zaslon |
| Kapacitet (t/h) | tph zahtjev + stanje hrane | nazivni pojas kapaciteta u određenim uvjetima |
| Ciljani proizvodi / Gradacija | ciljne veličine + krivulja ocjenjivanja | izbor pozornice + mrežice zaslona/recirkulacija |
| Vrsta strujnog kruga | otvoreni ili zatvoreni krug | stabilnost petlje za probir i omjer recirkulacije |
| Faze drobilice | primarne + sekundarne potrebe | čeljust + udar/stožac/čekić + izborno VSI oblikovanje |
| Standard snage | napon/frekvencija + način pokretanja | podešavanje kW motora i električna kompatibilnost |
| Prihvaćanje isporučenih | potrebne provjere/dokumentacije | raspon postavki pražnjenja + istrošenost-opseg dijela + nazivna pločica/podudaranje popisa pakiranja |
Popularni tagovi: drobilica kamena na prodaju, prijenosna drobilica kamena, stroj za drobljenje kamena, čeljusna drobilica, udarna drobilica, konusna drobilica, mobilna drobilica kamena, mini drobilica kamena, mala drobilica kamena
Sljedeći
neMogli biste i voljeti
Pošaljite upit
